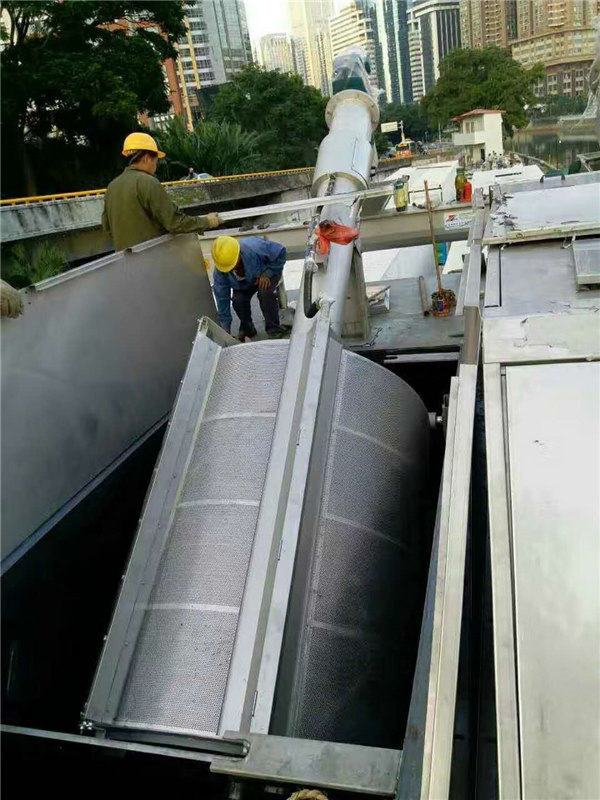

转鼓式机械格栅/drum-type mechanical bar screen/drum-type mechanical grille

转鼓式机械格栅/Drum type mechanical grille

material :stainless steel
type:HF300-2200
Product description: 转鼓式机械格栅,Drum type mechanical grille
INQUIRY

概述
转鼓式格栅除污机，又称鼓形栅框格栅除污机、细栅过滤器或螺旋格栅除污机。是一种集细格栅除污机、栅渣螺旋提升机和栅渣螺旋压榨机于一体的设备。可以直接安装在水渠中，也可以安装在容器中，适用于城市污水，工业废水和生活废水处理工程。
工作原理
旋转清污网筒在水中以35°倾角做每分钟5~8r/min的圆周运动，网筒的1/3浸没在水中。污水及漂浮物从网筒下口进入网筒内部，漂浮物附着于网筒内壁从水中带出，当网筒转到高点，杂质由于重力作用掉入垃圾输送系统，经输送压榨至出料口。被过滤的污水经过网筒间隙流走。
特点与应用
普通格栅一般都必须配备螺旋输送机(压榨机)，而转鼓式格栅机集清污、压榨、输送于一体，提高能源利用率减少管理投入。
转鼓式格栅除污机由于网筒间隙是固定的，所以清污彻底，克服普通耙齿式格栅间隙活动的缺陷，除污效率在95%以上。
网筒的固定组件全部采用水切割，切割过程中不会产生变形，保证切割精度，拼接完成后整体上车床加工，保证网筒的同心度，保证网筒的可靠运行，延长使用寿命。输送压榨装置的旋转动力和网筒旋转的动力由同一台减速机提供，结构紧凑，减小能耗，螺旋叶片为6mm不锈钢304拉制而成，螺距从下往上慢慢变小，压榨能力逐渐增强。
控制系统
控制系统为用户选配或者自备，在现场接入电源线即可使用。
现场电控箱上采用就地启停控制按钮，现场电控箱上设有设备的启、停等按钮，信号灯均采用节能型，电控箱留有远程控制接口，本电控箱采用不锈钢外壳，室外防雨。
技术性能参数

型号			ZG-600	ZG-800	ZG-1000	ZG-1200	ZG-1400	ZG-1600	ZG-1800
转鼓直径（mm）			Ø600	Ø800	Ø1000	Ø1200	Ø1400	Ø1600	Ø1800
标准栅网长度（mm）			650	850	1000	1200	1400	1600	1800
输送管直径（mm）			159	219	219	273	273	325	325
栅前高水位H3 （mm）			400	500	650	800	900	1100	1250
标准安装角度（°）			35°
普通渠道深度（mm）			650~800	700~1000	900~1200	1100~1400	1200~1600	1400~1800	1800~2000
排渣高度（mm）			800~1200mm
电机功率（kw）			0.55	0.75	1.1	1.5	2.2	3	3
大过水量估算值（m/h）	栅隙（mm）	0.5	80	135	235	315	450	585	745
		1	125	215	370	505	720	950	1205
		2	190	330	555	765	1095	1440	1830
		3	230	400	680	935	1340	1760	2235
		4	235	430	720	1010	1440	2050	2700
		5	250	465	795	1105	1575	2200	2935

转鼓外形图
